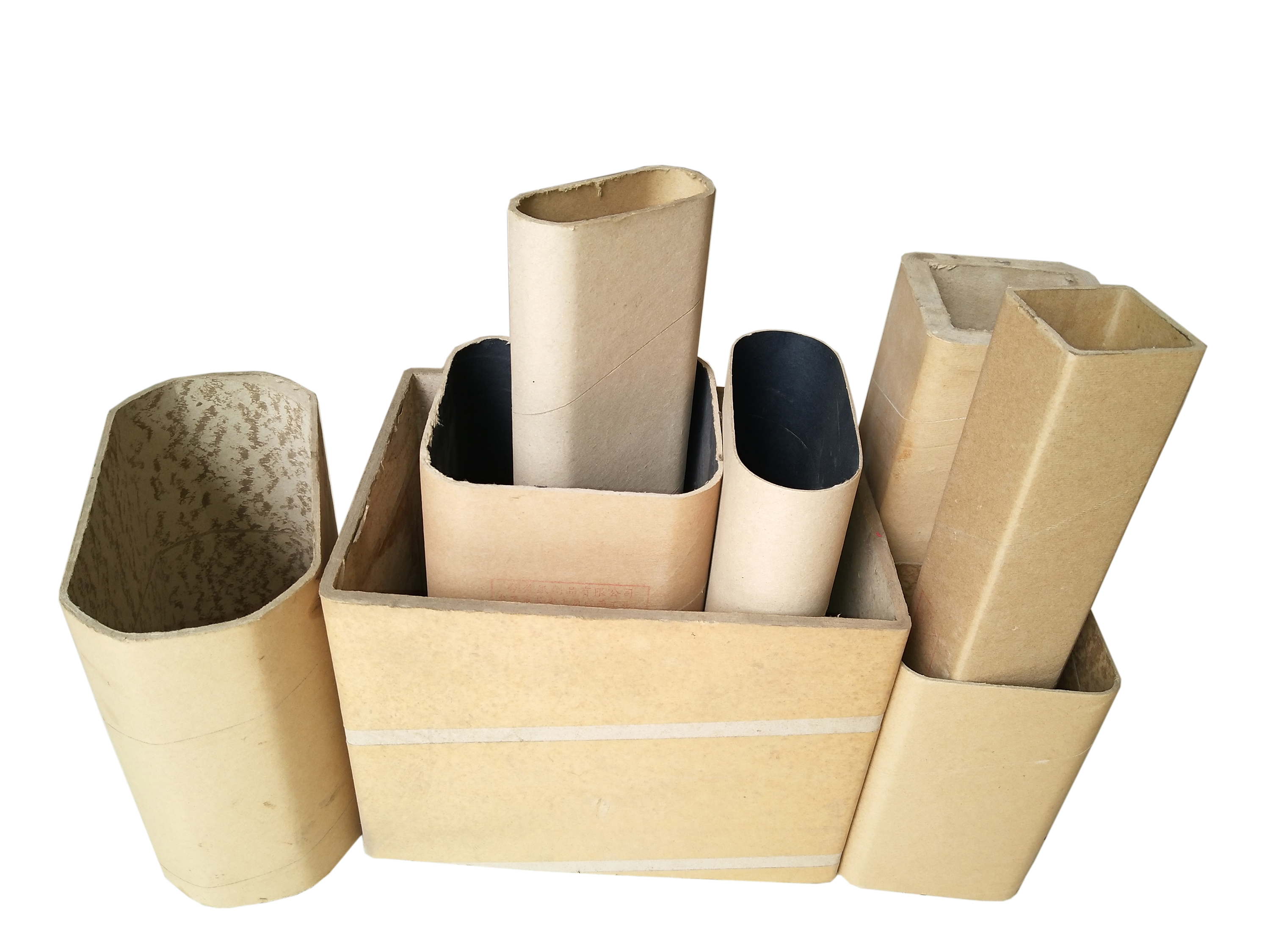

四方纸管样品 |
四方/似椭圆 纸管样品 |
功能描述:
1、模具采用自动卡盘卡夹固定,更换方便,模具更换装卸用天车电动葫芦辅助,操作方便。
2、主机采用电机控制自动摆角度,省了传统方式更换模具时,要移动胶水架和上纸架的操作。
3、成型传动部分用伺服电机控制,精密的转动结构,成型效果好,高效率,低故障。
4、采用三菱变频器,三菱伺服电机,三菱触摸屏,三菱PLC人机界面。操作简单,易学。
5、生产操作全数字化操作,把生产规格分批量输入触摸屏,生产数量监控,完成后自动停机。
6、自动报警,故障提示,维护方便。
主要技术参数:
成型纸管有 |
四方、椭圆 |
最大纸管生产速度 |
0-10米/分钟 |
纸管最大对边距 |
280MM |
纸管最小对边距 |
30MM |
纸张层数 |
13层 |
纸管厚度 |
2-10mm |
切管方式 |
电锯片 |
成型压轮 |
2组 |
主机摆角度 |
有 |
胶水架 |
13层 |
上胶方式 |
双面上胶 |
操作人员 |
2-3人 |
主机速度 |
变频调速度 |
输入电压 |
380V |
|
|
电控配置
主机功率 |
15KW |
变频器 |
三菱 |
PLC控制器 |
三菱 |
触摸屏 |
三菱 |
伺服电机 |
三菱 |
