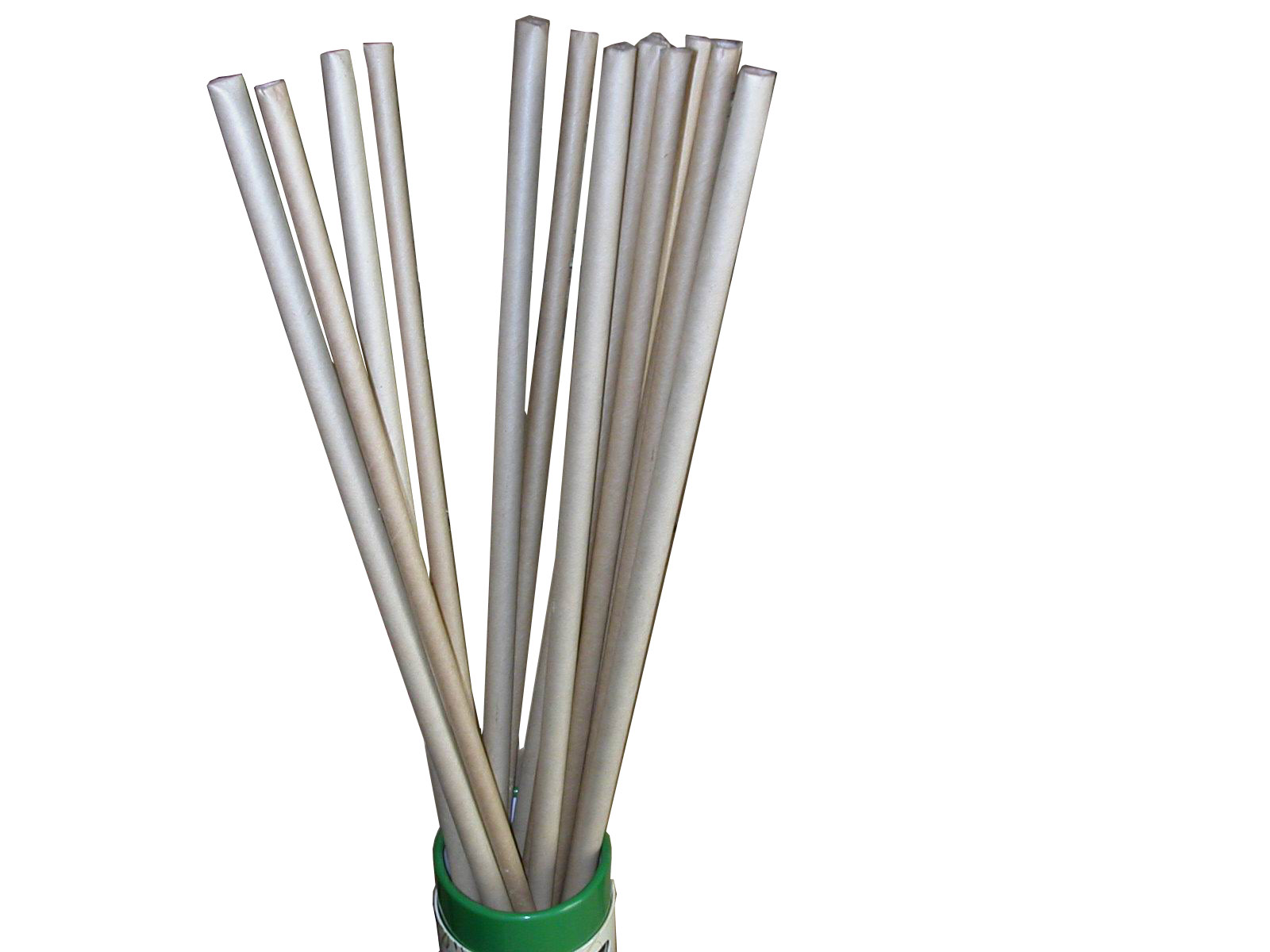

样品1 |
样品2 |
功能描述:
1、模具采用双定位卡夹固定 ,更换方便。卷管皮带轮机头有两机头和四机头可选
2、皮带主轴箱自动/手动摆角度.主机自动摆角度采用电机控制,摆动角度只需按摆角度开关即可,省了传统方式更换模具时要移动胶水架和上纸架的麻烦。
3、传动部份超静音设计,精密的传动结构,高效率、低故障。
4、主电采用变频无极调速,切刀采用伺服同步跟踪精切。
5、采用PLC控制系统,触摸屏操作界面,人机界面易学,易操作。故障自动诊断并预警反馈在触摸屏上。
6、根据产量需要,可以设定多批次批量生产,生产完成后自动停机。
主要技术参数:
最大纸管生产速度 米/分钟 |
0-20米 |
最大纸管直径mm |
Φ30mm |
最小纸管直径mm |
Φ4mm |
纸张层数 /层 |
3-8层 |
纸管最大厚度 |
1-4mm |
切刀方式 |
气动圆刀/飞刀 |
皮带轮机头 |
2或是3个 |
皮带轮摆角度 |
手动 |
主机摆角度 |
有 |
胶水架层数 |
8层 |
上胶方式 |
单面上胶 |
操作人数 |
1--2人 |
调速控制 |
变频器 |
输入电压 |
380V (3P) |
主机功率 |
3.7-5.5KW |
变频器 |
三菱 |
PLC控制器 |
三菱 |
触摸屏 |
三菱 |
伺服电机 |
三菱 |
出机标准配件
主机 |
1台 |
收料台 |
1个 |
模具 |
1支φ100mm以下 |
皮带 |
1条 |
面纸过胶架 |
1个 |
底纸过蜡架 |
1个 |
胶水架 |
1个 |
上纸架 |
标配是普通十字上纸架, |
工具箱 |
1个 |
